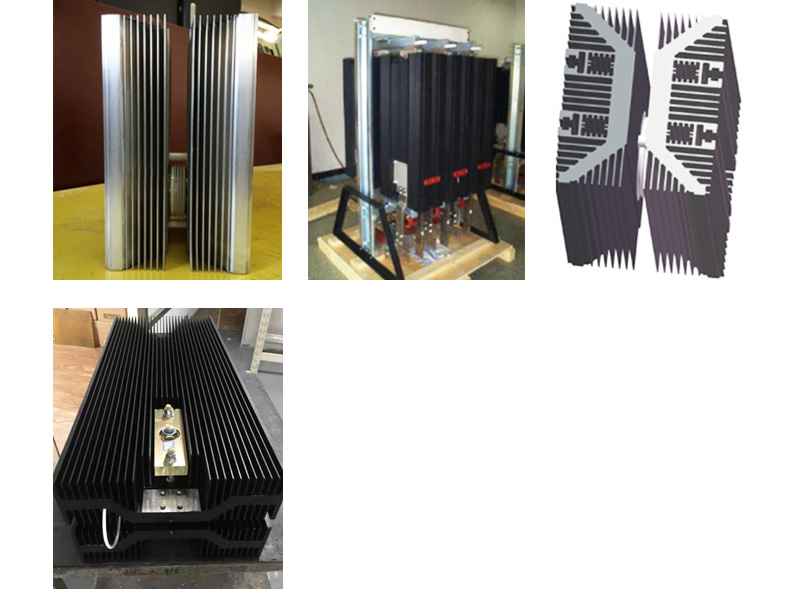

环路型材散热器

环路型材散热器是专为大功率IGBT模块研发、设计、制造的全新型热管散热器。它结构独特、体积小、重量轻、散热功率大、传热效率高、与虹吸热管散热器相比，在同等散热功率下成本低、免维护等显著特点，广泛应用于轨道交通牵引变流、军工、大功率变频、隔爆变频、SVG、SVC、光伏逆变、风电变流、发电励磁、超大功率电机整流等领域。
技术性能

---

1	自然对流冷却散热功率	450~2000W；
2	风机辅助冷却散热功率	1500~6500W，风速3~8m/s；
3	适用环境温度	-15℃~40℃；
4	散热器基板温升	35℃~45℃；
5	几何尺寸	210*110*400~600或250*100*300~600（单片）；
6	散热器台面（即器件安装面）尺寸	100~125mm；

技术特点

---

1、高导热性
热管内部主要靠液态介质的汽、液相变传热，热阻小，因此具有很高的导热能力。与银、铜、铝等金属相比，单位重量的热管可多传递几个数量级的热量。
2、优良的等温性
热管腔内的蒸汽处于饱和状态，饱和蒸汽从蒸发段流向冷凝段压降很小，因此热管具有优良的等温性。
3、热流密度可变性
热管可以自身调节蒸发段或冷却段的受热面积，从而改变热流密度，可解决一些其他方法难以攻克的热传难题。
4、广泛的适用性
热管的形制可随热源和冷源的环境而设计，既可以用于重力场地面，也可用于太空空间无重力场领域。
